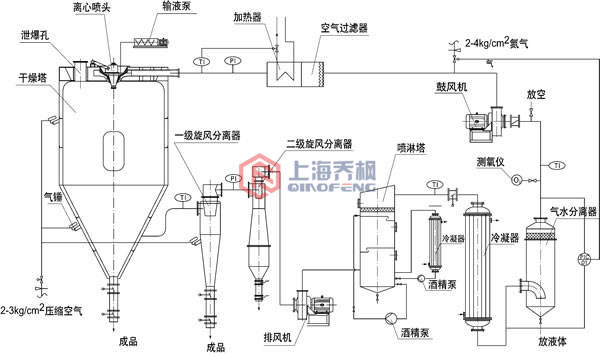

一、離心噴霧干燥機設備圖紙：

二、離心噴霧干燥機的主要結構：

空氣通過過濾器和加熱裝置后，進入離心噴霧干燥機干燥室頂部的熱空氣分配器。 通過熱空氣分配器的熱空氣以螺旋狀均勻地進入干燥室。 同時，泵將液體送至安裝在干燥室頂部的離心噴霧器。 在頭部中，液體材料被噴成極小的霧狀液滴，這大大增加了液體材料與熱空氣接觸的比表面積。 小滴和熱空氣平行下沉，水迅速蒸發并在很短的時間內干燥成顆粒。 它被收集在塔和旋風分離器的底部，廢氣被排放到外部。
