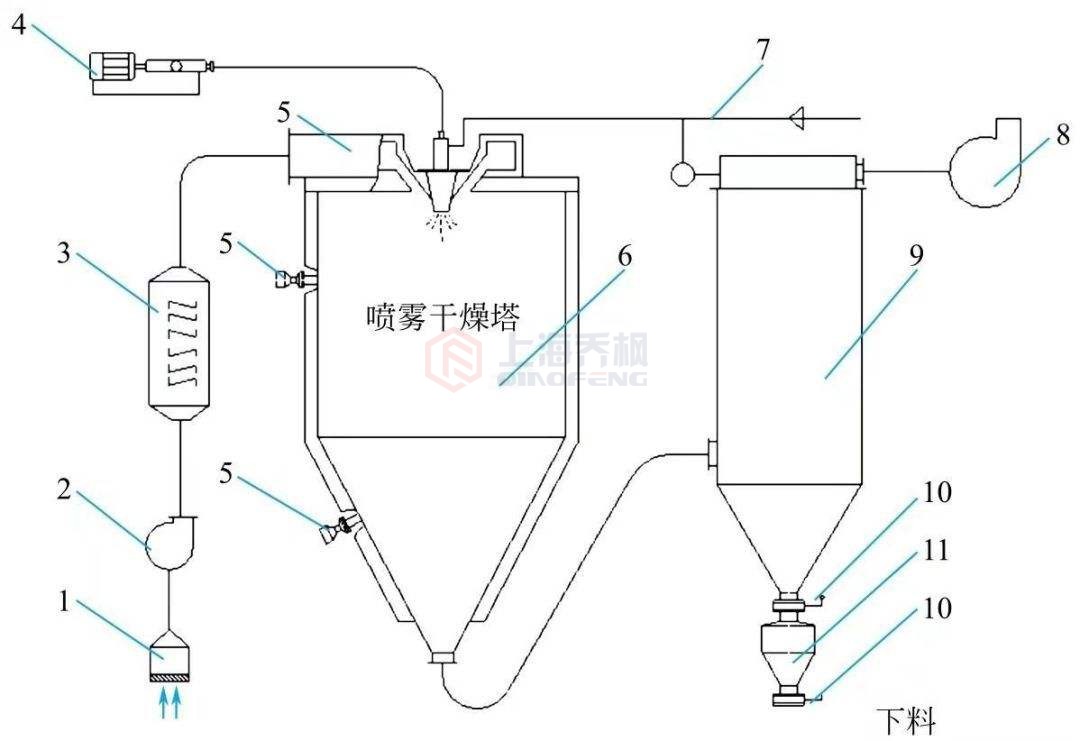

噴霧干燥機結構圖：

噴霧干燥機是由霧化器將原料液分散為霧滴，并用熱氣體（空氣、氮氣或過熱水蒸汽）干燥霧滴而獲得產品的一種干燥方法。原料液可以是溶液、乳濁液、懸浮液，也可以是熔融液或膏糊液。干燥產品根據需要可制成粉狀、顆粒狀、空心球或團粒狀。

噴霧干燥設備的組成

噴霧干燥設備的組成部分有：加料裝置，霧化設備，干燥室、成品收集裝置以及熱風循環系統等等。噴霧干燥設備可以分為很多種類，包括:離心噴霧干燥設備、壓力噴霧干燥設備以及氣流噴霧干燥設備等等。

噴霧干燥機的性能特點

◎干燥速度快，料液經霧化后表面積大大增加，在熱風氣流中，瞬間就可蒸發95％-98％的水份，完成干燥時間僅需數秒鐘，特別適用于熱敏性物料的干燥。

◎產品具有良好的均勻度、流動性和溶解性，產品純度高，質量好。

◎生產過程簡化，操作控制方便。對于含濕量40-60％(特殊物料可達90％)的液體能一次干燥成粉粒產品，干燥后不需粉碎和篩選，減少生產工序，提高產品純度。對產品粒徑，松密度，水份，在一定范圍內可通過改變操作條件進行調整，控制和管理都很方便。

噴霧干燥機適應物料

化學工業: 氟化鈉(鉀)、堿性染料顏料、染料中間體、復合肥、甲醛硅酸、催化劑、硫酸劑、氨基酸、白炭黑等。

塑料樹脂：AB，ABS乳液、尿醛樹脂、酚醛樹脂、密膠(脲)甲醛樹脂、聚乙烯、聚氯乙烯等。

食品工業：富脂奶粉、胳朊、可可奶粉、代乳粉、獵血粉、蛋清(黃)等。

食物及植物：燕麥、雞汁、咖啡、速溶茶、調味香料肉、蛋白質、大豆、花生蛋白質、水解物等。

糖類: 玉米漿、玉米淀粉、葡萄糖、果膠、麥芽糖、山梨酸鉀等。

陶瓷：氧化鋁、瓷磚材料、氧化鎂、滑石粉等。
